Odlivci od čelika sa visokim sadržajem mangana
Količina čelika s visokim sadržajem mangana je najveća, koja se obično koristi za izradu zubaca lopate bagera, kotrljajućeg zida konusne drobilice i zida za drobljenje, ploče viljuške čeljusne drobilice, ploče za oblaganje kugličnog mlina, željezničke skretnice, čekića za dasku, glave čekića itd.
- Uvod u proizvod

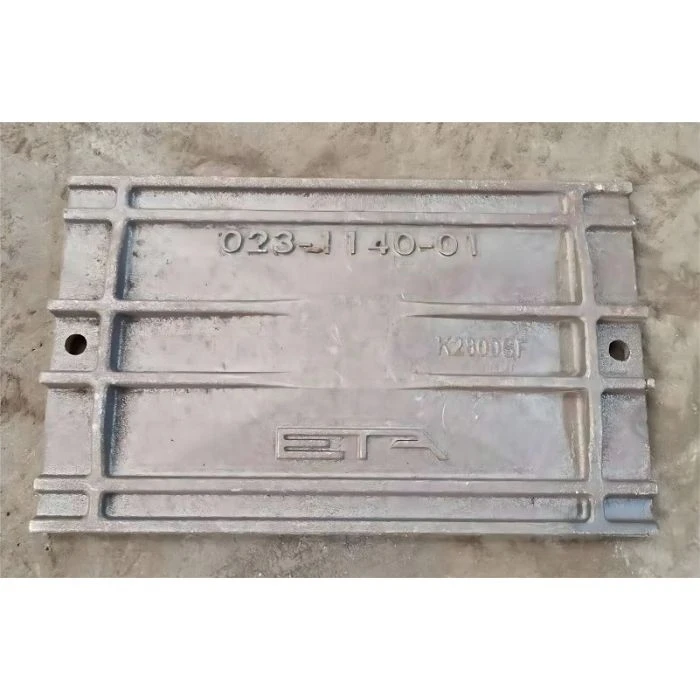

Odlivci od čelika sa visokim sadržajem mangana
Količina čelika s visokim sadržajem mangana je najveća, najčešće se koristi za izradu zubaca lopate bagera, kotrljajućeg zida konusne drobilice i zida za drobljenje, daske viljuške čeljusne drobilice, ploče za oblaganje kugličnog mlina, željezničke skretnice, čekića za dasku, glave čekića itd. čelika sa visokim sadržajem mangana obično se sastoji od austenita, karbida i perlita, a ponekad sadrži i malu količinu kokristala fosfora. Broj karbida je velik, često se pojavljuju u graničnoj mreži zrna. Zbog toga je čelik sa visokim sadržajem mangana livenog tkiva vrlo lomljiv i ne može se koristiti, te mu je potrebna obrada čvrstim rastvorom. Uobičajena metoda termičke obrade je tretman rastvorom, gde se čelik zagreva na 105{{40}}~1100 stepen, izolacija za uklanjanje livenog tkiva, dobijanje jednofazno austenitno tkivo, zatim gašenje vodom, tako da se tkivo održava na sobnoj temperaturi. Nakon termičke obrade, čvrstoća, plastičnost i žilavost čelika se uvelike poboljšavaju, pa se ova metoda toplinske obrade često naziva i tretmanom žilavosti vodom. Nakon termičke obrade, mehanička svojstva su: σ b615~1275MPa σs340~470MPa ζ15%~85% ψ 15% ~ 45% aKl 96 ~ 294 J / cm2 HBl80~225 nisko udarno opterećenje, može dostići HB 300 ~ 400, a veliko udarno opterećenje može doseći HB 500 ~ 800. Ovisno o udarnom opterećenju, dubina površinskog očvrslog sloja može doseći 10 ~ 20 mm. Očvrsni sloj visoke tvrdoće može izdržati udarno abrazivno trošenje. U uslovima jakog udarnog abrazivnog habanja, čelik sa visokim manganom ima odličnu otpornost na habanje, pa se često koristi u rudarstvu, građevinskim materijalima, toplotnoj energiji i drugim mašinama i opremi za izradu delova otpornih na habanje. Pod uslovima niskog udara, čelik sa visokim sadržajem mangana ne može igrati karakteristike materijala jer efekat očvršćavanja nije očigledan. Kvalitet čelika s visokim sadržajem mangana u Kini i opseg njegove primjene su: ZGMn13-1 (C 1,10%~1,50%) za dijelove sa niskim udarom, ZGMn13-2 (C1,00%~1,40%) za obične dijelovi, ZGMn13-3 (C0,90%~1,30%) za složene dijelove i ZGMn13-4 (C0,90%~1,20%) za dijelove sa jakim udarcem. Sadržaj mangana u gornje četiri vrste čelika je 11,0%~14,0%. Prilikom hladne deformacije udarnim opterećenjem, čelik je ojačan velikim povećanjem gustine dislokacije, isporukom dislokacija, taloženjem dislokacijskog čepa i interakcijom atoma dislokacije i otopljene tvari. Ovo je važan razlog za procesno stvrdnjavanje. Drugi važan razlog je to što je energija greške sloja visokog manganskog austenita niska, te je sklon grešci slaganja sloja tokom deformacije, čime se stvaraju uslovi za formiranje ε martenzita i stvaranje deformacionog blizanca. Dislokacija velike gustoće, taloženje dislokacija i zaplitanje često se mogu vidjeti u deformacijskom očvrslom sloju konvencionalnog čelika s visokim sadržajem mangana. Pojava martenzita i deformisanog blizanca čini čelik teškim za deformaciju, posebno zato što je ovo drugo važnije. Navedeni faktori čine da je očvrsni sloj čelika s visokim sadržajem mangana ojačan do visokog stupnja, a tvrdoća je znatno poboljšana. Čelik sa visokim sadržajem mangana se lako očvršćava, tako da ga je teško obraditi, velika većina odlivaka, vrlo mala količina obrade metodom kovanja. Performanse livenja čelika sa visokim sadržajem mangana su bolje. Tačka topljenja čelika je niska (oko 1400 stepeni), temperaturni interval tekuće i čvrste linije čelika je mali (oko 50 stepeni), toplotna provodljivost čelika je niska, tako da je rastopljena fluidnost dobra, lako se sipa u kalupe . Koeficijent ekspanzije linije čelika s visokim sadržajem mangana je čist.
Popularni tagovi: čelični odljevci s visokim sadržajem mangana, proizvođači, dobavljači odljevaka od čelika s visokim sadržajem mangana u Kini, рам өсөн юғары хром ҡойолған тимер, корпус өсөн юғары хром менән ҡойолған тимер, структураһы юғары хром ҡойолған тимер, юғары хром ҡойолған тимерҙе торлаҡ менән тәьмин итеү, тимер өлөшө юғары хром менән, һыу аҫты өсөн юғары хром менән ҡойолған тимер
